工程图纸是建筑工程项目施工的主要依据之一，也是对工程建设最形象直观的表现，对于工程成本、施工进度、验收交付、后期维护等多方面都有直接的影响，贯穿工程项目运行的全过程。

这套公寓建筑剖面图，你能否看懂？

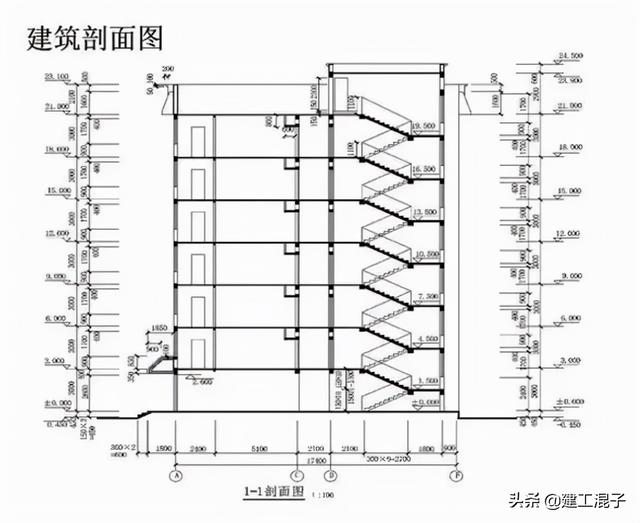

公寓建筑剖面图

会看图纸是工程人的入门学问，作为一个建工人，如果连工程图纸都看不明白，那该如何去做工程。今天小编就带你看文识图，掌握识图要点，解开工程图纸上复杂的图形、符号、代号。我们通过实际工程图纸 常用图形符号图两方面来做汇总。

这三条看图口诀先记下：

先看全局基本轮廓图，再看局部详细图；建施结施结合看，设备图纸参照看，图样说明对照看；图纸从上至下，从左至右，由外向内，由大向小，由粗向细看。

一套建筑施工图包含以下7个方面：图纸目录、设计总说明、建筑总平面图、各层平面图、各方向立面图、必要位置剖面图、节点详图。

我们以平面图、立面图为例。

平面图是以建筑主体总体的中心平面布局图纸，包含建筑所处地形、位置、朝向、房屋布局，开间进深尺寸，以及房屋细节构造，划分底层、标准层、顶层、屋顶平面层四方面。

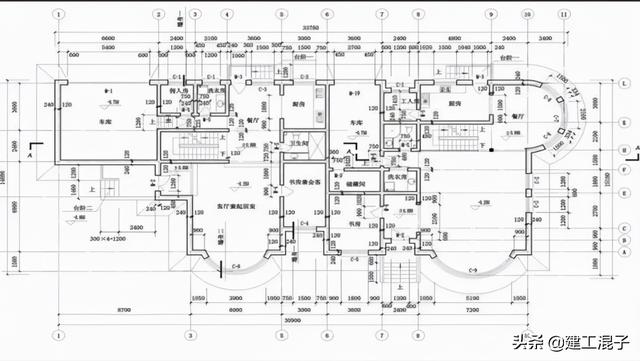

楼栋首层平面图

平面识图要关注以下8个要素

切记要看清图名图层以及比例文字说明对纵横定位轴线及编号要看得清晰对房屋的平面形状和总尺寸要做到心中有谱局部房间的布置、用途及相关联系都要密切关注关于门窗的布置、数量及型号要做到心中有数房屋的开间、进深、细部尺寸和室内外标高数据要精细地去看房屋细部构造和设备配置等情况要有一定了解剖切位置及索引符号

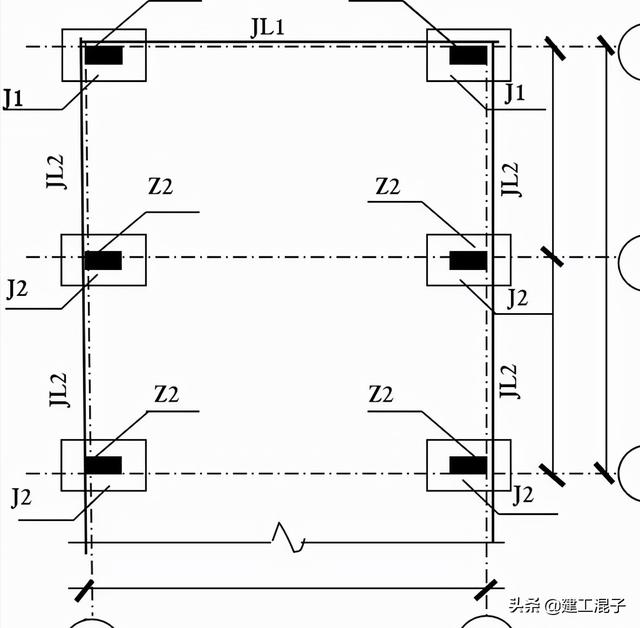

基础构造平面图

立面图则是展现建筑物的外部轮廓，只是将建筑的基本外貌展现出来，为后期的设计和施工提供依据，对于平面图中所表现的内部细节，则不做展现，当然识图也相对难度低。

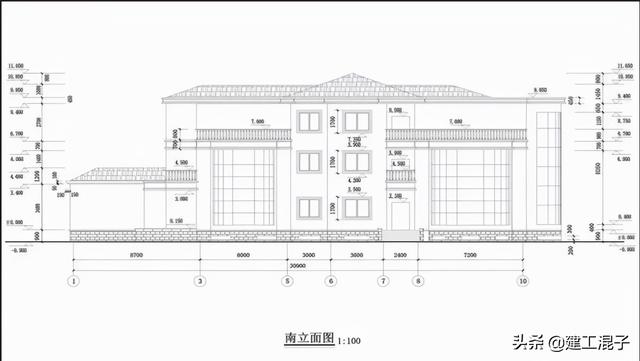

立面图

识读立面图一般要掌握以下5要素：

同平面图要注意看图名、轴线和比例尺看清图纸细节部位，如门窗、阳台、台阶、屋顶等查看各建筑部位标高，清楚室内外建筑高差、层高，以及建筑物总高度、窗台台阶等细节部位的高度。通过文字说明或索引符号等细节了解立面装饰材料、颜色细节了解雨水管的位置，并与屋面平面图进行核对。

看懂了图纸的大致轮廓，施工还是要看细节，所以工程图纸符号、标识你也得懂。

例如常用的符号示例图：

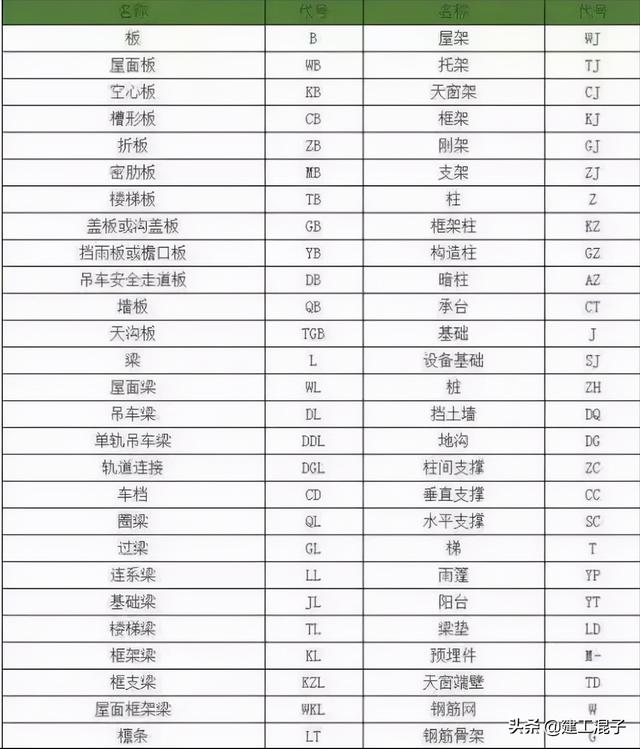

1、构件代号

识别方式：以构件名称首字母标识，现在再看这些字母标识是不是就很清晰。

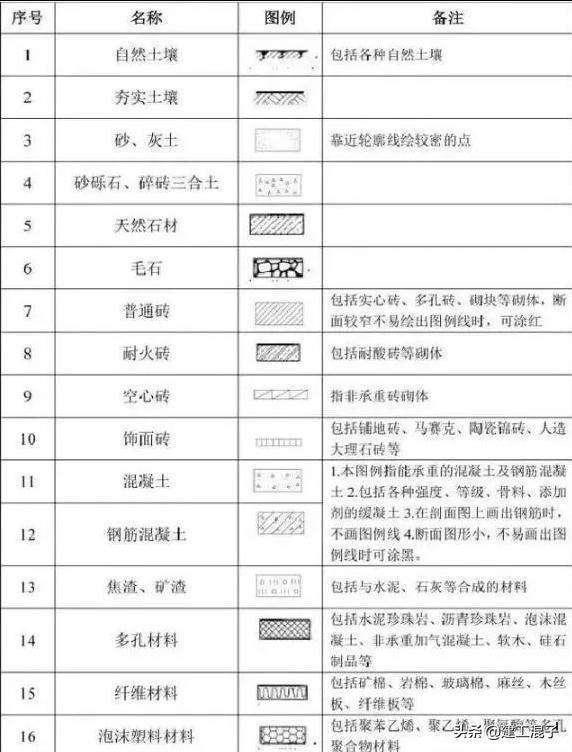

2、材料类，包含土壤、砖、混凝土类别，以及纤维、多孔材料等标识。

材料类图例加名称

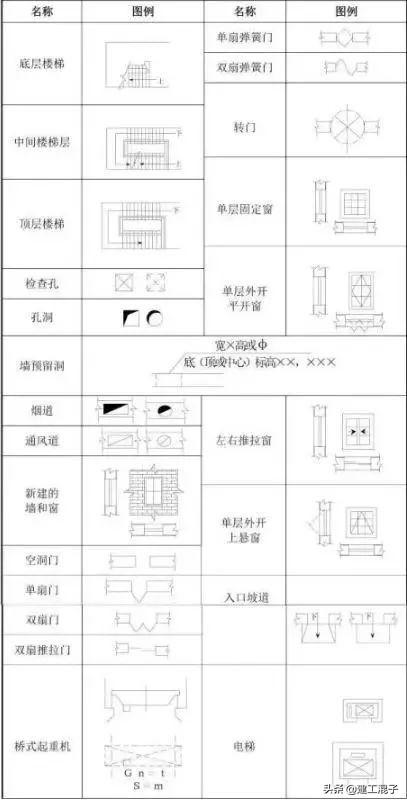

3、构造类，包含楼梯、管道、门窗等

构造类图例加名称

常见复杂图例符号和标线

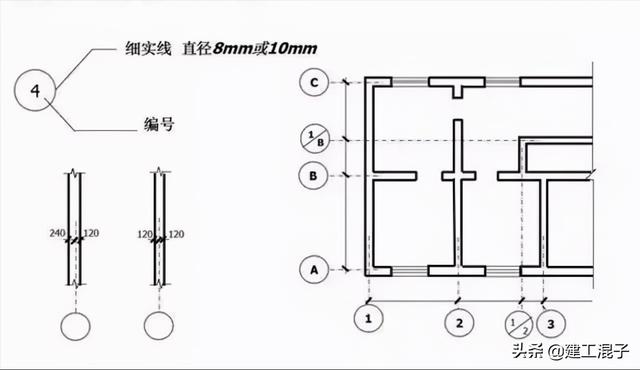

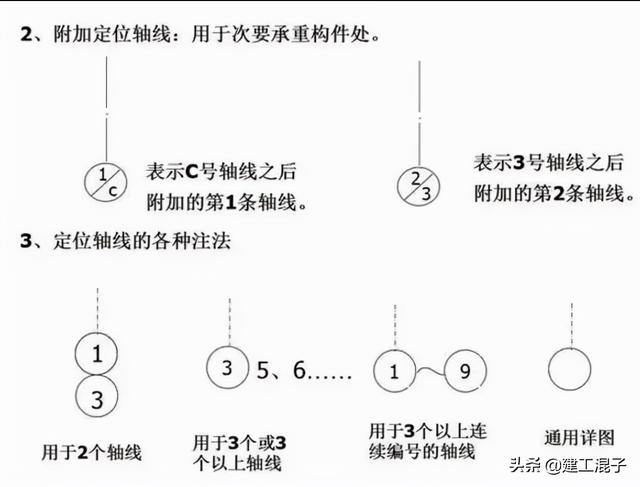

1、定位轴线

平面定位轴线编号规则：从左至右，水平方向采用阿拉伯数字，从下到上，垂直方向采用大写拉丁字母，其中I、O、Z不使用，避免与1、0、2混淆。

参考图如下：

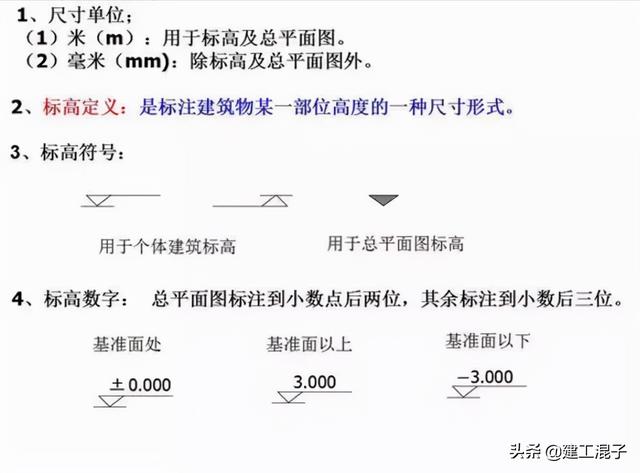

2、尺寸与标高

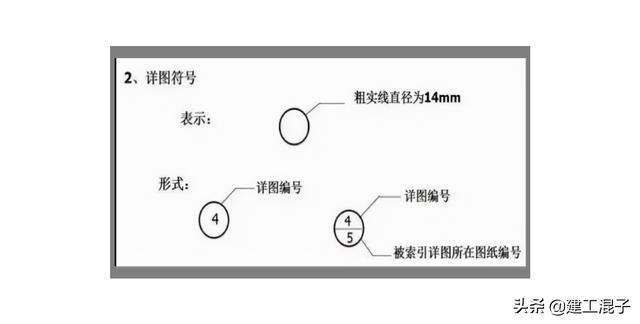

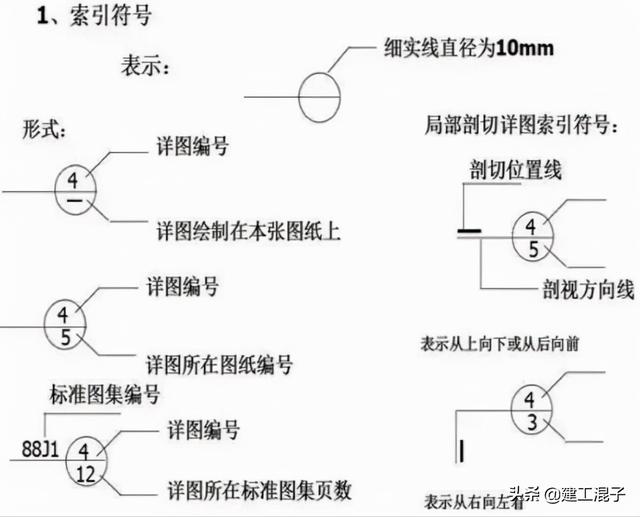

3、索引与详图符号

更多详细知识图解，留言分享。
